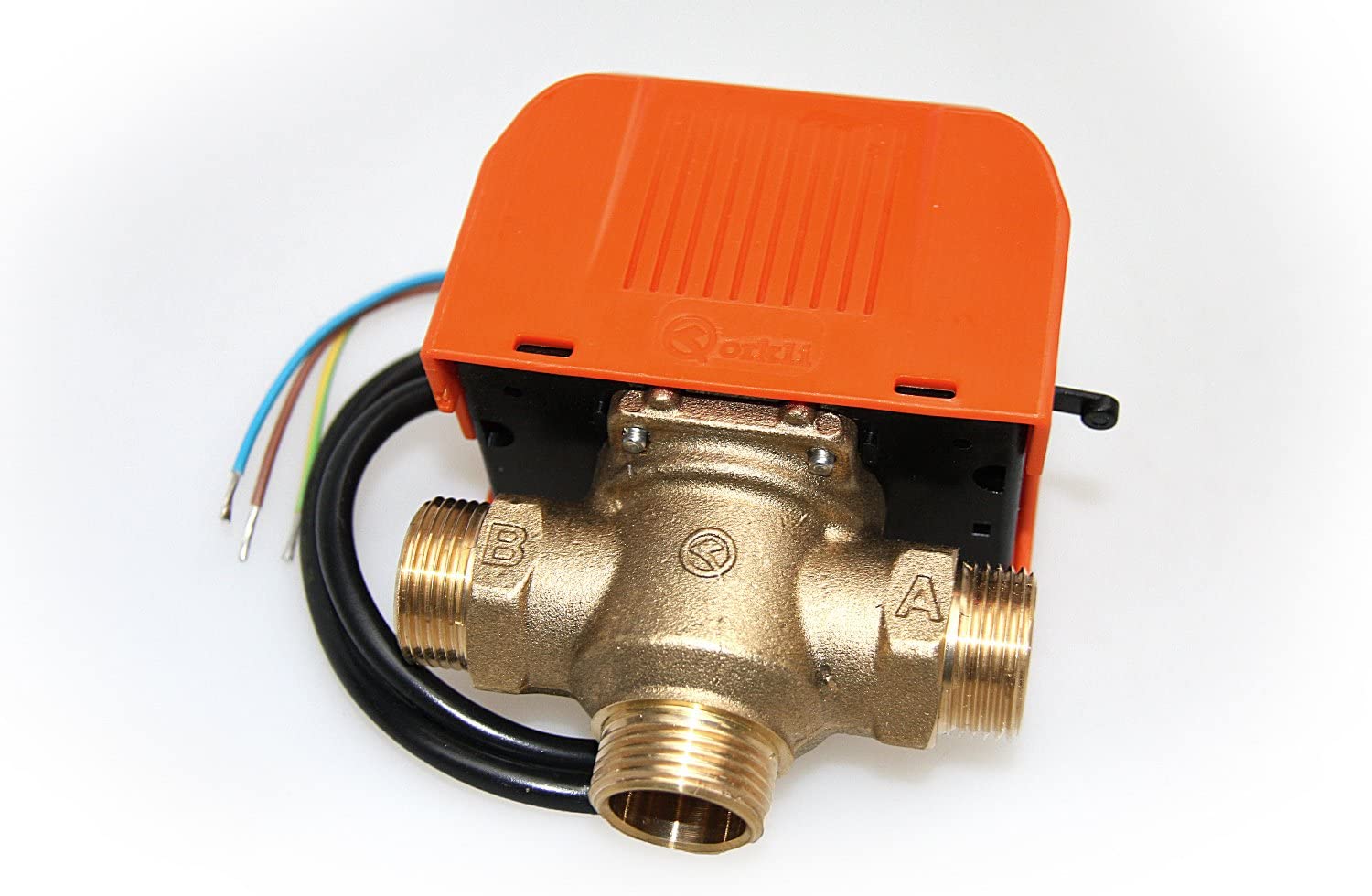

3-cestný zónový ventil Orkli SOLAR DN 20 (3/4 ")

3-cestné ventily jsou obtokové ventily s jedním vstupem (označené na těle ventilu: AB) a dvěma výstupy (označené A a B).

Ve stavu bez napětí (klidový stav) je A uzavřeno a B je otevřené.
Po připojení napětí k motoru se A otevře a B se zavře.
Ve verzi s koncovým spínačem se kontakt sepne při aktivaci (A otevřený).
Díky tomu je možné v závislosti na poloze ventilu provádět regulační úkoly, jako je spínání čerpadla.

Dojde-li z jakéhokoli důvodu k přerušení napájení, ventil se silou pružiny automaticky přepne do klidového stavu (A uzavřen).
V případě výpadku proudu umožňuje vačka ruční ovládání ventilu.
Tuto funkci lze také použít k plnění, odvětrávání nebo vypouštění systému.

Technická charakteristika
