Technické parametry
• LED velkoplošný displej
• 6 * reléové výstupy
• 1 * nízkonapěťový reléový výstup pro ovládání zapínání/vypínání kotle
• 8 * senzorové vstupy
• 1 * vstup pro přímý senzor Grundfos TM (VFS)
• 1 * vstup pro (FRT) rotační lopatkový elektronický průtokoměr
• 3 * výstupy PWM s proměnnou frekvencí pro regulaci otáček vysoce účinného čerpadla
• Data uložená na kartě TF (Micro SD)

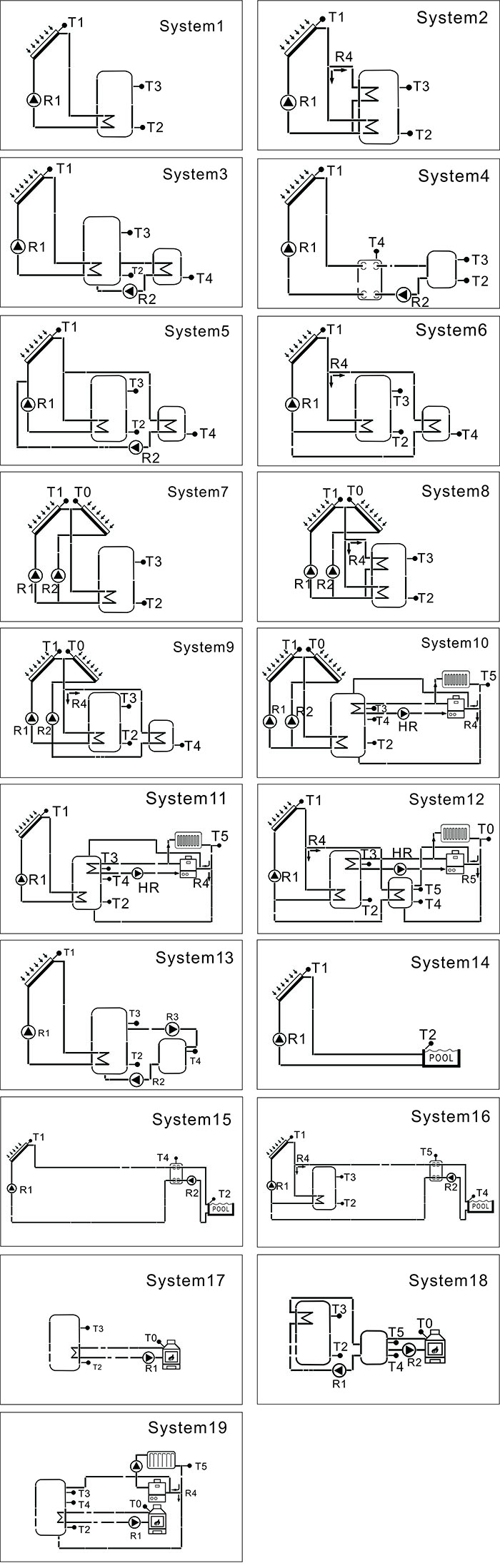

• 19 systémů pro výběr

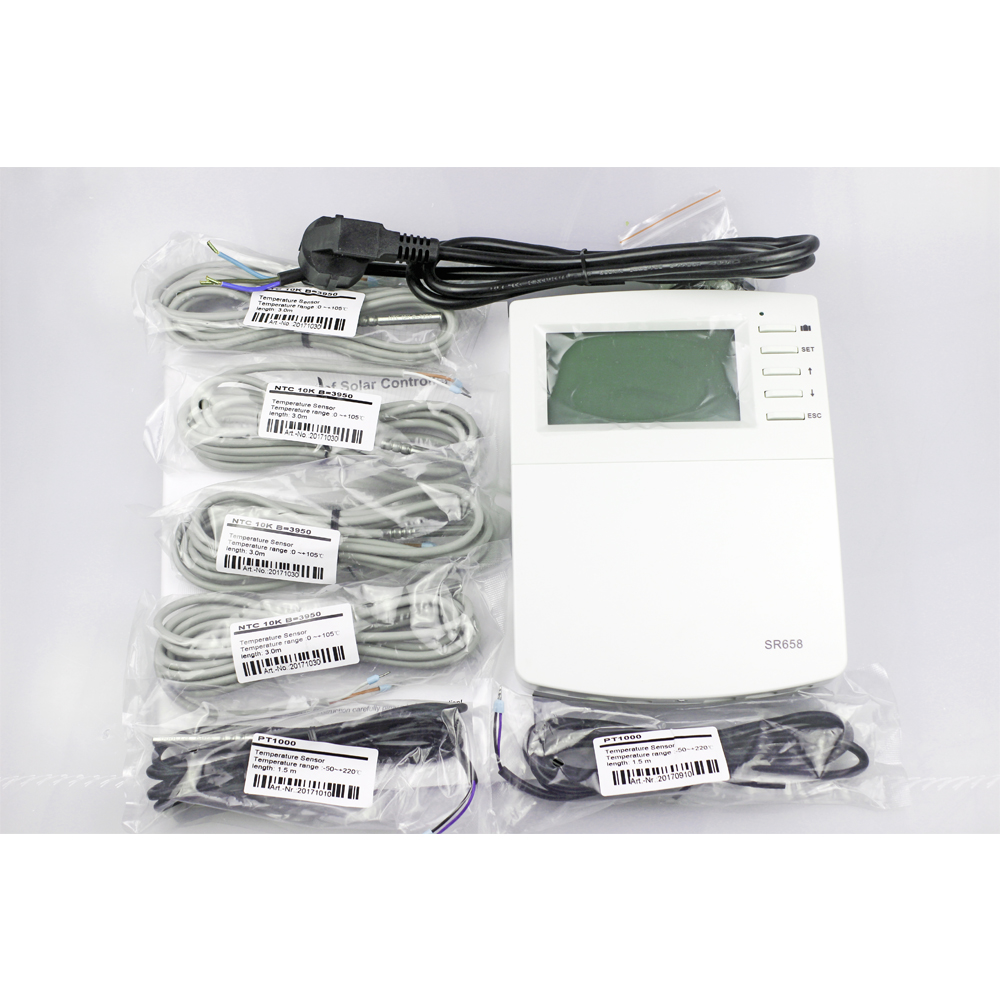

Obsah balení:

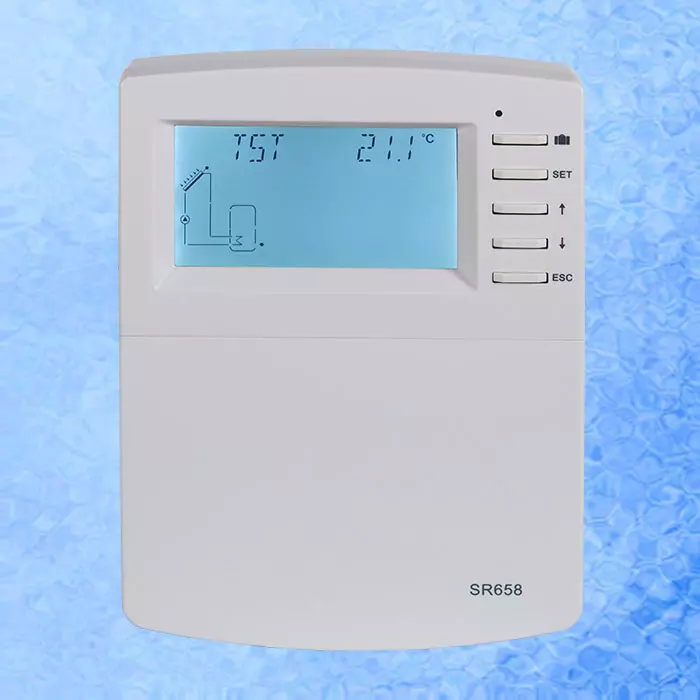

• 1 * regulátor SR658
• 1 * uživatelská příručka
• 2 * snímač teploty P1000 (φ6 * 50mm, délka kabelu 1,5 metru)
• 4 * NTC10K teplotní čidlo (φ6 * 50mm, délka kabelu 3 metry)
• 1 * taška na příslušenství
• 1 * napájecí kabel
Technické údaje
Vstupy: 2 * teplotní senzory PT1000
6 * NTC10K, B = 3950 teplotní senzory 1 *
přímý snímač Grundfos (typ VFS)
1 * elektronický průtokoměr s rotačními čepelemi (FRT)
Výstup: 3 * elektromagnetické relé, max. proud 1A 3
* splácení polovodičů, max. proud1A
1 * nízkonapěťové relé (signál zapnutí / vypnutí),
ovládání kotle 3 * PWM variabilní frekvenční výstup
(přepínatelný 0-10V)
Funkce: počítadlo provozních hodin, funkce trubkového kolektoru, funkce
termostatu, regulace otáček čerpadla, měření množství tepla, externí výměna tepla,
systém bazénového okruhu, nastavitelné parametry systému a volitelné funkce
(struktura menu), váha a diagnostika
Napájení: 100... 240V ~ (50... 60Hz)
Jmenovité impulsní napětí :: 2,5KV
Datové rozhraní : TF (Micro SD)
Pouzdro:Plast ABS
Montáž:Montáž na stěnu
Indikace / Displej: Systém-Monitoring-Display, pro vizualizaci systémů, LED displej a
osvětlení pozadí
Ovládání: 5 tlačítek na předním krytu
Krytí: IP41
Třída ochrany: I
Teplota okolí: 0 ... 40 °C
Rozměry: 208 * 158 * 43 mm
Poznámka: TF (Micro SD) není součástí seznamu dodávek
